Амортизирующая подушка вальца Dynapac 450122: что нужно знать до замены
Опубликовано: 16.07.2026
Дорожный каток в работе создаёт вибрацию, которую нужно не только передавать грунту, но и гасить внутри самой машины. Если этот момент упустить, рама, редуктор и кабина начнут разрушаться быстрее, чем это заложено производителем. За изоляцию вибрации в вальцах Dynapac отвечает резинометаллический узел, который в каталогах значится под артикулом 450122.
Что именно скрывается за номером 450122
Под этим артикулом проходит амортизирующая подушка — деталь, которая стоит между виброблоком и несущей рамой вальца. Внешне это массивный резиновый массив с металлическими закладными деталями. Резина здесь не просто прослойка, а рабочий элемент, который деформируется при каждом колебании вибратора и возвращает энергию обратно, не пропуская её на раму.

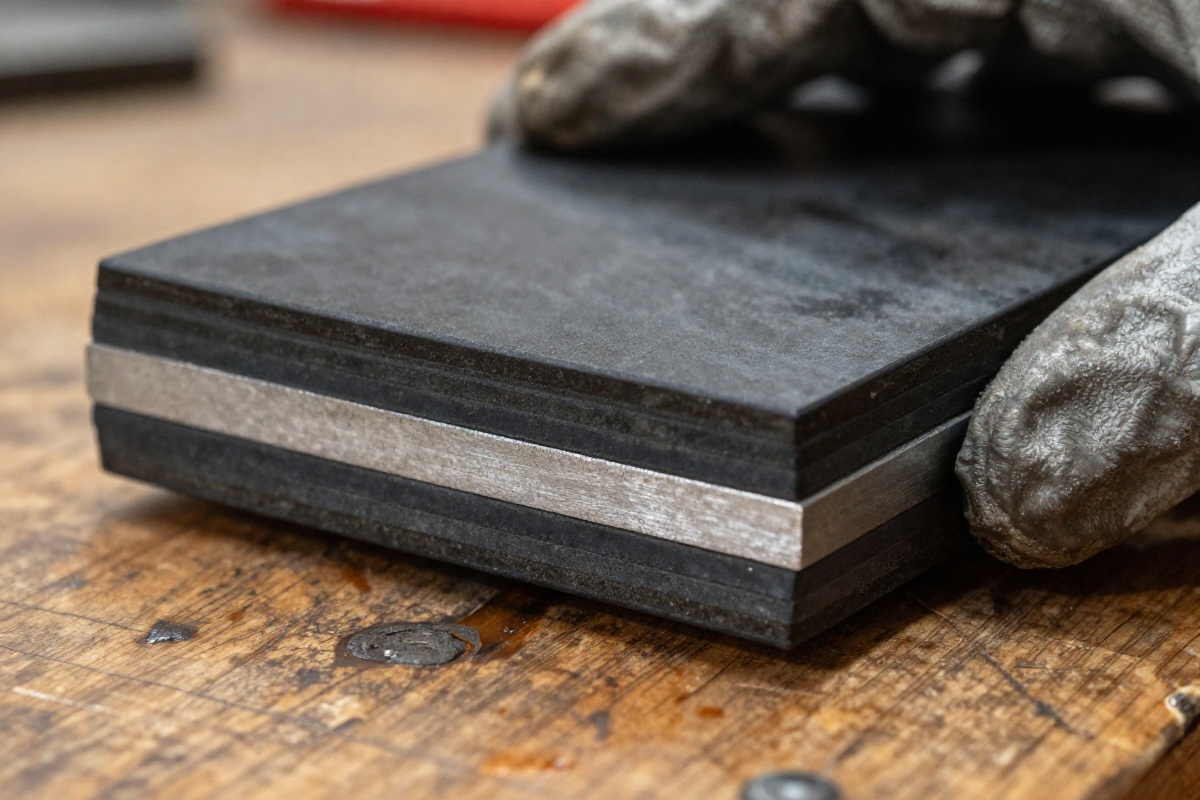

Конструктивно подушка 450122 представляет собой комбинацию нескольких слоёв резины и стальных пластин. Такая слоистая структура позволяет деталям работать на сдвиг и сжатие одновременно, что повышает долговечность узла по сравнению с цельнорезиновыми буферами. Металлические закладные служат для крепления — подушка затягивается болтами через сквозные отверстия.
Если нужна именно эта позиция, отдельно сверяют позицию Dynapac 450122: артикул, размеры, крепеж и применяемость должны совпадать с конкретной моделью техники.
Как подушка ведёт себя в реальной работе
На практике амортизатор 450122 испытывает две принципиально разные нагрузки. Первая — это высокочастотная вибрация от эксцентриков вибратора. Частота обычно лежит в диапазоне 30–45 Гц, и подушка должна отрабатывать каждый цикл, не накапливая усталости слишком быстро. Вторая нагрузка — ударная, когда валец наезжает на неровность, камень или край трубы. В этот момент резина получает резкий всплеск деформации.
Справочный ресурс подушки при нормальных условиях — порядка 1500–2500 моточасов. Но на практике цифра сильно плавает. На уплотнении щебня подушка живёт меньше, чем на песке. На асфальте, где амплитуда вибрации обычно снижена, ресурс вырастает. Температура тоже играет роль: в жару резина становится мягче и деформируется сильнее, в мороз — теряет эластичность и начинает трескаться.
Если каток работает круглый год на разных материалах, ориентироваться на средний ресурс бессмысленно. Состояние подушки нужно контролировать по фактическим признакам износа, а не по показаниям счётчика моточасов.Признаки того, что подушка пора менять
Диагностика этого узла не требует сложного оборудования. Основные симптомы износа проявляются в поведении машины и при визуальном осмотре:

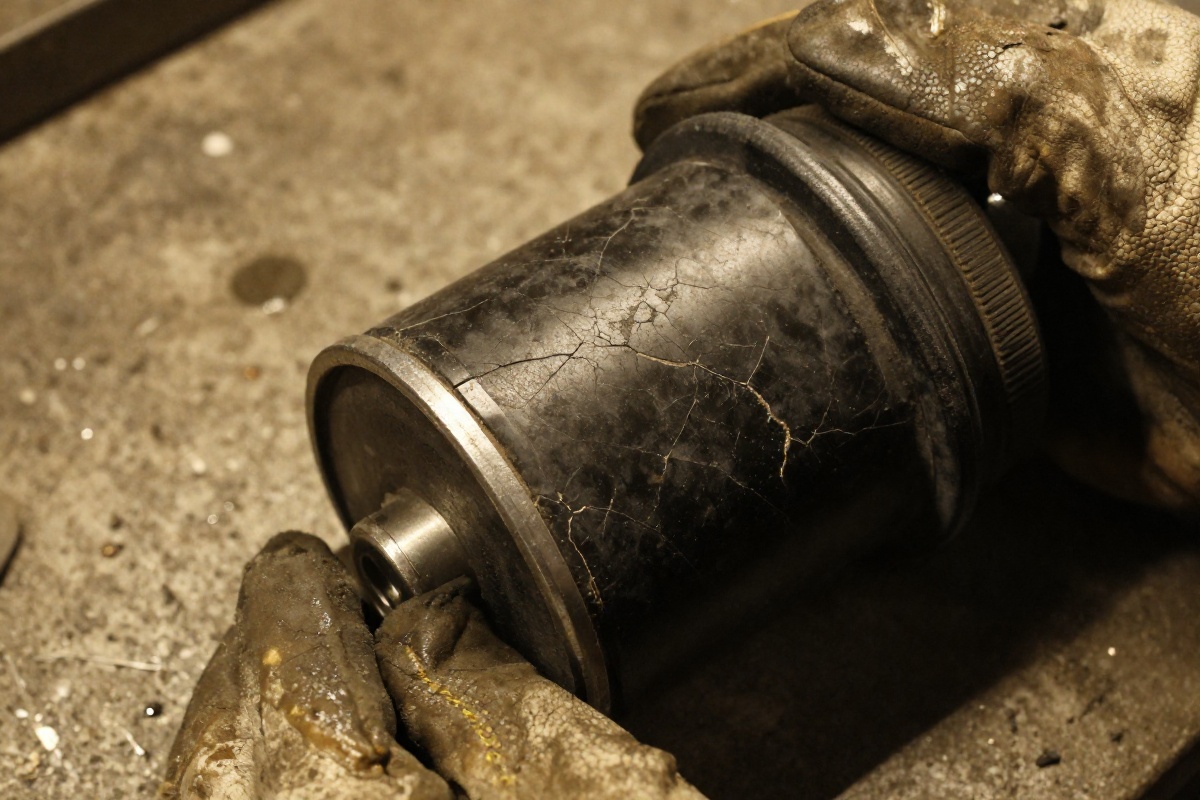

- Появление трещин на резине, особенно в месте перехода к металлической закладной детали. Даже небольшая трещина — это начало конца, потому что в неё попадает абразив и вода.
- Выдавливание резины за пределы металлических пластин. Если профиль подушки перестал быть ровным и резина «вылезла» — деталь потеряла геометрию и дальше будет разрушаться ускоренно.
- Увеличенная вибрация на раме и в кабине. Оператор физически чувствует, что каток стал трястись сильнее обычного. Это прямой сигнал, что часть вибрации пошла мимо подушки.
- Стук в зоне вальца при изменении режима вибрации. Глухой удар при включении или выключении вибратора говорит о том, что зазоры в креплении увеличились из-за деформации подушки.
Проверять состояние подушек рекомендуется при каждом ТО. На некоторых моделях доступ к узлу затруднён, и осмотр требует снятия защитных кожухов, но это время окупается, если удаётся поймать износ на ранней стадии.
Нюансы замены, о которых часто забывают
Процесс замены подушки 450122 технически несложный — открутить болты, снять старую деталь, поставить новую и затянуть. Но есть несколько моментов, которые влияют на то, сколько проживёт новая подушка.
Момент затяжки болтов критичен. Недотянутая подушка будет подвижна в посадочном месте, и из-за этого резина быстро перетрётся о металлические поверхности. Перетянутая — получит избыточное предварительное сжатие, и рабочий ход уменьшится, что приведёт к перегрузке и расслоению. Значения затяжки нужно брать из руководства по ремонту конкретной модели катка.
Поверхности крепления нужно зачистить. Ржавчина, грязь и старая резиновая крошка между подушкой и посадочным местом создают неравномерное давление. Даже миллиметровый слой грязи в одной точке приведёт к тому, что подушка будет работать с перекосом.
Подушки на одном вальце меняются комплектом. Если заменить только одну из двух или четырёх, новая деталь возьмёт на себя бóльшую часть нагрузки и выйдет из строя быстрее, чем должна. Разница в жёсткости между старой и новой подушкой также вызовет неравномерное распределение вибрации, что ударит по подшипникам виброблока.
Можно ли отремонтировать подушку вместо замены
В полевых условиях иногда пытаются восстановить треснувшую подушку различными резиновыми составами или эпоксидками. Это допустимо исключительно как временная мера, чтобы доехать до базы. Восстановленная подушка не имеет изначальной структуры резины и при высокочастотных нагрузках отрывается очень быстро. Рисковать редуктором и рамой ради экономии на детали нерационально.
Почему выбор неоригинальной подушки — это не всегда экономия
На рынке есть достаточно предложений по заменителям артикула 450122. Цена может отличаться в два-три раза от оригинала, и логика покупки понятна. Но разница между оригинальной подушкой и качественным аналогом заключается не в резине как таковой, а в точности соблюдения формулы каучуковой смеси и геометрии металлических вкладышей.
Слишком жёсткая подушка будет плохо гасить вибрацию — каток будет работать, но рама и оператор получат повышенную нагрузку. Слишком мягкая — будет сильно деформироваться, быстрее перегреваться и разрушаться. Оптимальная жёсткость подбирается под конкретную массу вальца и характеристики вибратора, и производитель оригинальных деталей эти параметры знает.
Из недорогих аналогов стоит рассматривать только те, где продавец может предоставить данные о динамической жёсткости и ресурсе в моточасах. Если информации нет — это лотерея, в которой ставка — стоимость ремонта виброузла.
Кратко о главном
Амортизирующая подушка Dynapac 450122 — не та деталь, на которой стоит экономить внимание. Её задача — взять на себя вибрацию, которая иначе пойдёт на раму, подшипники и оператора. Контроль состояния, правильная установка и осознанный выбор замены позволяют избежать ремонта, который обойдётся в десятки раз дороже самой подушки.
